Komplet Instalacji Fotowoltaicznej
o mocy: 3.15 kW
Panel Fotowoltaiczny:RISEN RSM144-7-450M G4.3 x 7szt.

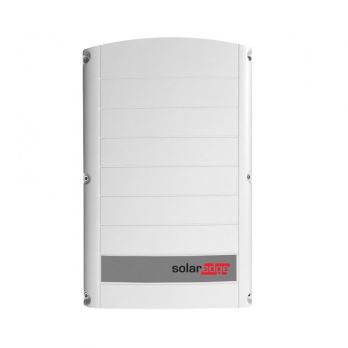

Inwerter Fotowoltaiczny:SE3K-RWB x 1szt.
Panel Fotowoltaiczny:RISEN RSM144-7-450M G4.3 x 7szt.
Inwerter Fotowoltaiczny:SE3K-RWB x 1szt.
| Dane elektryczne STC | |
|---|---|
| Typ | Mono |
| Moc maksymalna Pmax ( Wp ) | 450 |
| Tolerancja mocy wyjściowej Pmax (W) | |
| Napięcie robocze przy maks. mocy Umpp (V) | 41,30 |
| Prąd roboczy przy maks. mocy Impp (A) | 10,90 |
| Napięcie obwodu otwartego Uoc (V) | 49,70 |
| Prąd zwarciowy Isc (A) | 11,50 |
| Sprawność / wydajność modułu Nm (%) | 20,40 |
| Dane elektryczne NOCT | |
| Moc maksymalna Pmax ( Wp ) | 338,2 |
| Maksymalne napięcie zasilania Umpp (V) | 38,0 |
| Maksymalne natężenie prądu Impp (A) | 8,90 |
| Napięcie obwodu otwartego Uoc (V) | 46,43 |
| Prąd zwarciowy Isc (A) | 9,43 |
| Parametry termiczne | |
| Nominalna temperatura pracy ogniwa (NOCT) | 44+/-2 |
| Współczynnik temperaturowy Pmax | -0,37 |
| Współczynnik temperaturowy Uoc | -0,29 |
| Współczynnik temperaturowy Isc | 0,05 |
| Parametry maksymalne | |
| Temperatura pracy | -40-+85 |
| Maksymalne napięcie układu | 1500VDC |
| Maksymalne zabezpieczenie łańcucha | 20A |
| Obciążenie mechaniczne | 2400 |
| Obciążenie wiatrem | 2400 |
| Gradobicie | |
| Parametry mechaniczne | |
| Ogniwa | 144 |
| Ułożenie ogniw | |
| Wymiary (wys./szer./gł.) | 2108x1048x35 |
| Waga | 24,5 |
| Szkło | wysoka przepuszczalność, niska zawartość żelaza, szkło hartowane |
| Kolor ramki | Srebrna rama |
| Warstwa podkładowa | |
| Rama | aluminium anodyzowane, stop6063t5, kolor srebrny |
| Skrzynka przyłączeniowa | w szczelnej obudowie, IP68, 1500VDC, 3 diody bocznikowe Schottky |
| Kabel połączeniowy plus | |
| Kabel połączeniowy minus | |
| Złącze | Risen Twinsel PV-SY02, IP68 |
| Gwarancja | |
| Gwarancja na wykonanie | 12 |
| Gwarancja liniowego spadku mocy | 25 |
| Informacje załadunkowe | |
| Ilość szt. na palecie | 31 |
| Moduły w kontenerze 40' | 682 |
| Wymiary palety | 2140x1135x1180 |
| Waga palety | 815 |
| Certyfikaty | |
| Dane wejściowe (DC) | |
|---|---|
| Zalecana moc wejściowa PV | 3000 |
| Maksymalna moc DC dla pojedynczego MPPT | 4050 |
| Liczba niezależnych MPPT | 2 |
| Liczba wejść DC | 2 |
| Maksymalne napięcie wejściowe | 450Vdc |
| Napięcie wejściowe przy rozruchu | |
| Znamionowe napięcie wejściowe | 375Vdc |
| Zakres napięcia MPPT | |
| Pełny zakres napięcia prądu stałego | |
| Maksymalny prąd wejściowy na MPPT | 14 |
| Min. Moc do rozpoczęcia podawania | |
| Maks. Napięcie DC | 450 |
| Maksymalny prąd wejściowy prądu stałego na MPPT | |
| Dane wyjściowe (AC) | |
| Moc znamionowa | 3000 |
| Maksymalny prąd przemienny | |
| Maksymalny prąd wyjściowy | 8 |
| Nominalne napięcie sieci | 380/220 ; 400/230 |
| Zakres napięcia sieciowego | 264,5 |
| Częstotliwość nominalna | 50/60 |
| Zakres częstotliwości sieci | 50/60 +/- 5 % |
| Zakres regulacji mocy czynnej | |
| Współczynnik mocy (cosθ) | |
| Ogólne dane | |
| Standardowy tryb komunikacji | 2 x RS485, Ethernet, Wi-Fi(2), ZigBee (opcjonalnie), sieć komórk |
| Wymiary (wys./szer./gł.) | 540 x 315 x 260 |
| Waga netto | 27 |
| Zużycie energii w nocy | <4 |
| Poziom hałasu | <50 |
| Zakres temperatur otoczenia | od -40 do +60 |
| Transformator | |
| Klasa ochrony | IP65 - na zewnątrz i wewnątrz |
| Dopuszczalny zakres wilgotności względnej | |
| Chłodzenie | Wentylator (wymienny) |
| Maks. Wysokość | |
| Funkcje ochrony | |
| Funkcje ochrony | |
| Gwarancja | |
| Gwarancja na produkt | 12 |
